Серия EG — Низкопрофильные шариковые линейные направляющие

Особенности линейных направляющих серии EG

Направляющие серии EG отличаются низким профилем, устойчивостью к высоким нагрузкам и большой жесткостью. Рассчитанные на одинаковые нагрузки по всем четырем направлениям, эти самоустанавливающиеся направляющие нивелируют неточности монтажа и гарантируют более высокую точность работы привода. Кроме того, направляющие серии EG короче и меньше по высоте в собранном виде, поэтому идеально подходят для высокоскоростных применений, автоматизированных систем и оборудования в ограниченном пространстве.

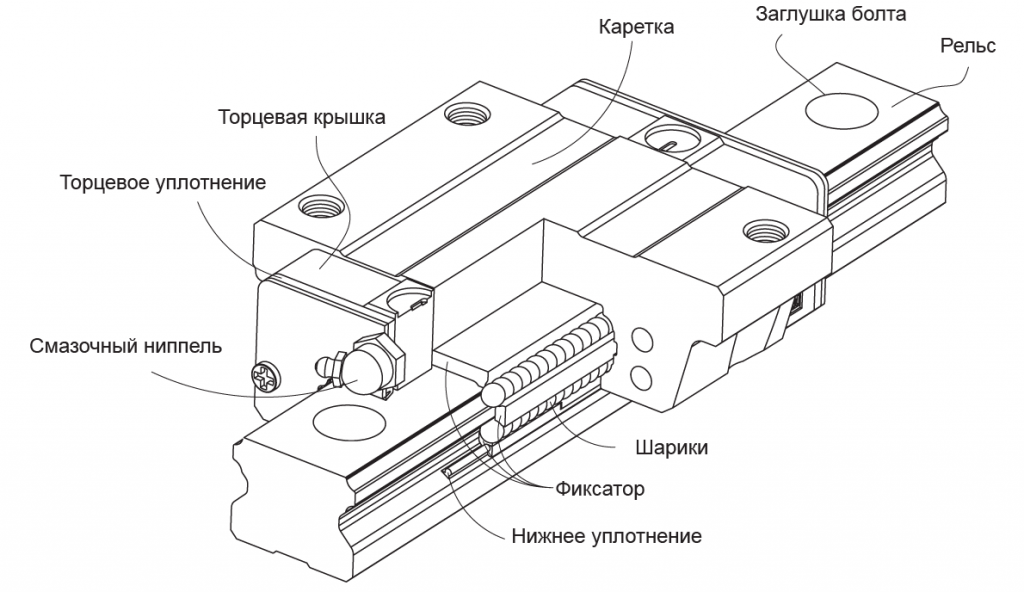

Конструкция изделий серии EG

Специально предусмотренный фиксатор предотвращает выпадение шариков даже при снятии каретки с рельса.
Система циркуляции тел качения: каретка, рельс, торцевая крышка и фиксатор
Система защиты от пыли: торцевое уплотнение, нижнее уплотнение, заглушка и скребок

Структура условного обозначения направляющих серии EG

Линейные направляющие серии EG делятся на невзаимозаменяемые и взаимозаменяемые. По размеру они одинаковые. Основная разница заключается в том, что взаимозаменяемые каретки и рельсы можно свободно комбинировать друг с другом, а их точность может достигать класса P. Строгий контроль размеров делает взаимозаменяемые линейные направляющие рациональным вариантом для применений, в которых ось выполнена на одном рельсе. В условном обозначении направляющих серии EG указывается их типоразмер, тип, класс точности, класс по преднатягу и т. д.

Расшифровка спецификаций

Классы точности

Изделия серии EG бывают пяти классов точности: стандартной точности (C), высокой точности (H), прецизионные (P), суперпрецизионные (SP) и ультрапрецизионные (UP). Класс точности изделий выбирается с учетом требований оборудования, в составе которого они будут эксплуатироваться.

Технические данные

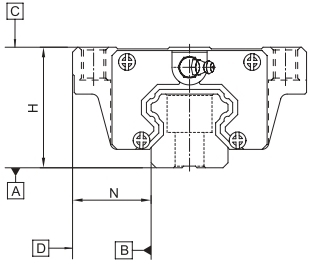

Классы точности невзаимозаменяемых направляющих

_{Таблица 2.2.1. Параметры точности Ед. изм.: мм}

Параметр	EG — 15, 20
Класс точности	Стандартный (C)	Высокий (H)	Прецизионный (P)	Супер- прецизионный (SP)	Ультра- прецизионный (UP)
Допуск по высоте Н	±0,1	±0,03	0 -0,03	0 -0,015	0 -0,008
Допуск по ширине N	±0,1	±0,03	0 -0,03	0 -0,015	0 -0,008
Допустимое отклонение по высоте H	0,02	0,01	0,006	0,004	0,003
Допустимое отклонение по ширине N	0,02	0,01	0,006	0,004	0,003
Параллельность поверхности C каретки относительно поверхности A	См. табл. 2.2.5
Параллельность поверхности D каретки относительно поверхности В	См. табл. 2.2.5

_{Таблица 2.2.2. Параметры точности Ед. изм.: мм}

Параметр	EG — 25, 30, 35
Класс точности	Стандартный (C)	Высокий (H)	Прецизионный (P)	Супер- прецизионный (SP)	Ультра- прецизионный (UP)
Допуск по высоте Н	±0,1	±0,04	0 -0,04	0 -0,02	0 -0,01
Допуск по ширине N	±0,1	±0,04	0 -0,04	0 -0,02	0 -0,01
Допустимое отклонение по высоте H	0,02	0,015	0,007	0,005	0,003
Допустимое отклонение по ширине N	0,03	0,015	0,007	0,005	0,003
Параллельность поверхности C каретки относительно поверхности A	См. табл. 2.2.5
Параллельность поверхности D каретки относительно поверхности В	См. табл. 2.2.5

Классы точности взаимозаменяемых направляющих

_{Таблица 2.2.3. Параметры точности Ед. изм.: мм}

Параметр	EG — 15, 20
Класс точности	Стандартный (C)	Высокий (H)	Прецизионный (P)
Допуск по высоте Н	±0,1	±0,03	±0,015
Допуск по ширине N	±0,1	±0,03	±0,015
Допустимое отклонение по высоте H	0,02	0,01	0,006
Допустимое отклонение по ширине N	0,02	0,01	0,006
Параллельность поверхности C каретки относительно поверхности A	См. табл. 2.2.5
Параллельность поверхности D каретки относительно поверхности В	См. табл. 2.2.5

_{Таблица 2.2.4. Параметры точности Ед. изм.: мм}

Параметр	EG — 25, 30, 35
Класс точности	Стандартный (C)	Высокий (H)	Прецизионный (P)
Допуск по высоте Н	±0,1	±0,04	±0,02
Допуск по ширине N	±0,1	±0,04	±0,02
Допустимое отклонение по высоте H	0,02	0,015	0,007
Допустимое отклонение по ширине N	0,03	0,015	0,007
Параллельность поверхности C каретки относительно поверхности A	См. табл. 2.2.5
Параллельность поверхности D каретки относительно поверхности В	См. табл. 2.2.5

Допустимое отклонение параллельности в зависимости от длины рельса

Длина рельса (мм)	Погрешность (мкм)
Длина рельса (мм)	C	H	P	SP	UP
~ 100	12	7	3	2	2
100 ~ 200	14	9	4	2	2
200 ~ 300	15	10	5	3	2
300 ~ 500	17	12	6	3	2
500 ~ 700	20	13	7	4	2
700 ~ 900	22	15	8	5	3
900 ~ 1100	24	16	9	6	3
1100 ~ 1500	26	18	11	7	4
1500 ~ 1900	28	20	13	8	4
1900 ~ 2500	31	22	15	10	5
2500 ~ 3100	33	25	18	11	6
3100 ~ 3600	36	27	20	14	7
3600 ~ 4000	37	28	21	15	7

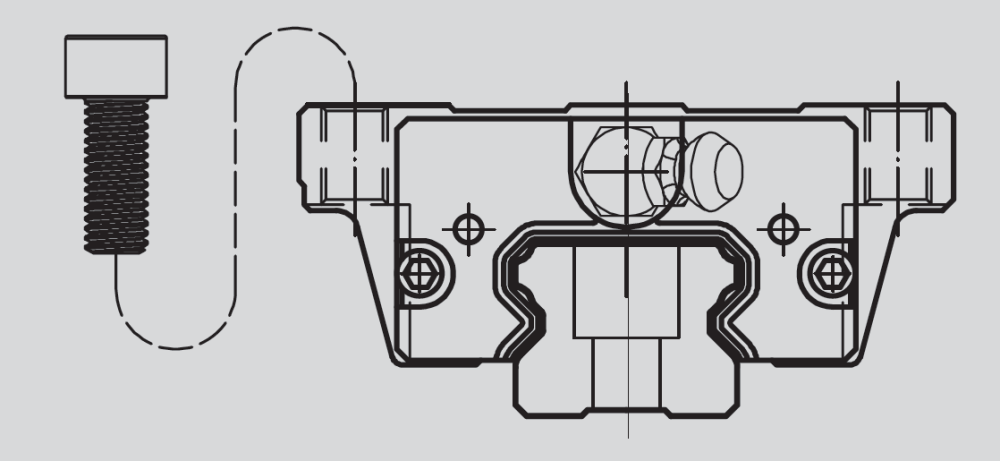

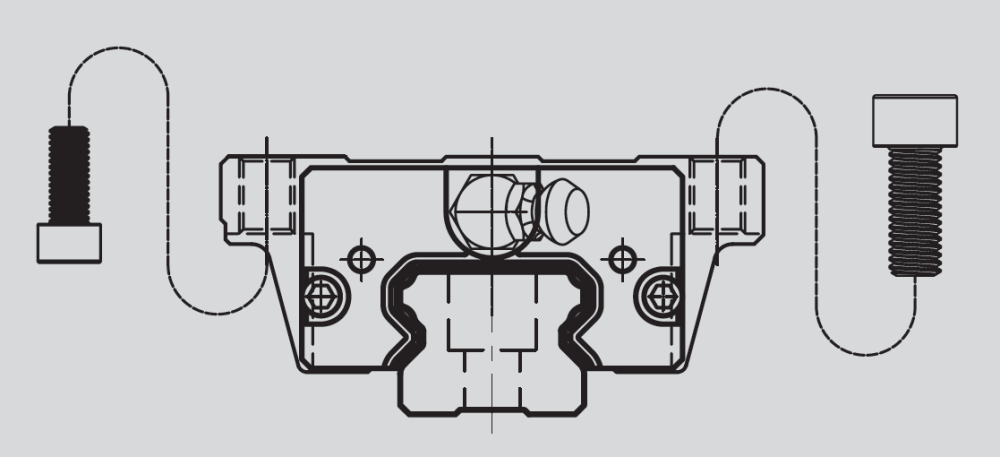

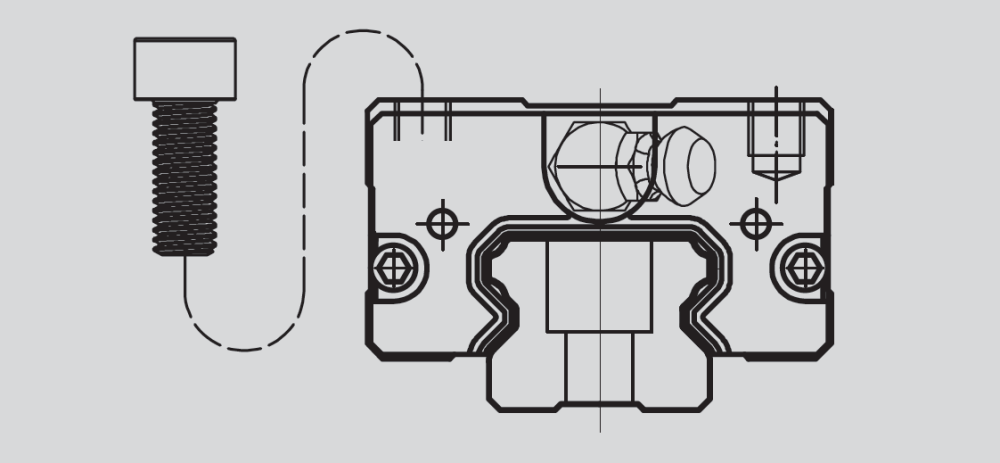

Типы кареток

Выпускаются каретки для линейных направляющих двух типов: фланцевого и прямоугольного.

Технические данные

Типы кареток

Тип	Модель	Форма каретки	Высота (mm)	Длина рельса (mm)	Область применения
Прямоугольный	EGH-SA EGH-CA		24 ⇓ 48	100 ⇓ 6000	Высокоскоростные конвейеры Производство полупроводников
Фланцевый	EGW-SA EGW-CA		24 ⇓ 48
	EGW-SB EGW-CB
	EGW-SC EGW-CC

Типы направляющих
Кроме стандартных рельсов с верхним креплением, есть рельсы с нижним креплением.

Крепление сверху	Крепление снизу

Преднатяг

На каждой направляющей можно обеспечить преднатяг. Как правило, для повышенной жесткости и точности между дорожками линейных направляющих и шариками обеспечивают отрицательный зазор. На рисунке показано, как преднатяг повышает жесткость линейной направляющей. Для моделей типоразмером меньше EG20 не рекомендуется преднатяг больше ZA. Это позволяет избежать перегрузки направляющих и сокращения срока их службы.

Технические данные

Классы преднатяга

Выпускаются направляющие с тремя классами стандартного преднатяга для разных задач и условий применения.

_{Классы преднатяга}

Класс	Обозначение	Преднатяг	Условие	Примеры применения
БЕЗ преднатяга	Z0	0 ~ 0,02C	Определенное направление нагрузки, небольшая ударная нагрузка, не требуется большая точность	Конвейеры и автоматические упаковочные машины, оси X-Y производственных станков общего назначения, сварочные аппараты
Небольшой преднатяг	ZA	0,02 ~ 0,04C	Требуется высокая точность	Обрабатывающие центры, оси Z в производственном оборудовании общего назначения, станки, электроэрозионные станки, токарные станки с ЧПУ, прецизионные столы с осями X-Y, измерительное оборудование
Стандартный преднатяг	ZB	0,04 ~ 0,08C	Требуется большая жесткость, присутствуют вибрации и ударные нагрузки	Обрабатывающие центры, шлифовальные станки, токарные станки с ЧПУ, горизонтально- и вертикально- фрезерные станки, оси Z станков, высоконагруженные металлообрабатывающие станки
Большой преднатяг	ZC	0,08 ~ 0,12C	Требуется повышенная жесткость, присутствуют вибрации и сильные ударные нагрузки	Обрабатывающие центры, шлифовальные станки, токарные станки с ЧПУ, станки, высоконагруженные металлообрабатывающие станки

Примечание: «C» в столбце «Преднатяг» обозначает базовую номинальную динамическую нагрузку.

Класс	Взаимозаменяемые направляющие	Невзаимозаменяемые направляющие
Классы преднатяга	Z0, ZA	Z0, ZA, ZB, ZC

Смазывание

Для смазочных ниппелей предусмотрены стандартные места на обоих торцах каретки, причем их можно устанавливать сбоку или сверху каретки. Не рекомендуется устанавливать смазочный ниппель на боковой стороне каретки со стороны базовой плоскости. В подобных случаях обращайтесь за консультацией к производителю. Если смазочный ниппель устанавливается сверху, в углублении под уплотнительным кольцом есть еще одно углубление меньшего диаметра. Возьмите подходящий металлический пруток диаметром 0,8 мм и нагрейте его. Аккуратно сделайте им отверстие в этом небольшом углублении. Уложите в углубление уплотнительное кольцо. (Это уплотнительное кольцо не входит в комплект поставки.) Сверлить отверстие не следует, потому что стружки могут попасть внутрь. Каретка также предусматривает возможность смазывания через переходник к маслопроводу.

Технические данные

Уплотнительное кольцо

_{Таблица 2.2.9. Размеры уплотнительного кольца и макс. допустимая глубина
прокола}

Типоразмер	Уплотнительное кольцо		Смазочное отверстие сверху: макс. допустимая глубина прокола	0
Типоразмер	d наружн. (мм)	W (мм)	Tmax (мм)
EG15	2,5 ± 0,15	1,5 ± 0,15	6,9
EG20	4,5 ± 0,15	1,5 ± 0,15	8,4
EG25	4,5 ± 0,15	1,5 ± 0,15	10,4
EG30	4,5 ± 0,15	1,5 ± 0,15	10,4
EG35	4,5 ± 0,15	1,5 ± 0,15	10,8

Необходимое количество смазки для каретки

_{Таблица 2.2.10. Необходимое количество смазки для каретки}

Типоразмер	Средняя нагрузка (см3)	Высокая нагрузка (см3)
EG15	0,8	1,4
EG20	1,5	2,4
EG25	2,8	4,6
EG30	3,7	6,3
EG35	5,6	6,6

Принадлежности для пылезащиты

Торцевое и нижнее уплотнения

Защищают каретку от попадания мусора. Снижают вероятность повреждения дорожек качения и продлевают срок службы направляющей.

Двойные уплотнения

Очищают поверхность рельса от мусора, не допуская его попадания внутрь каретки.

Типоразмер	Толщина (t1) (мм)
EG15 ES	2,5
EG20 ES	2
EG25 ES	3
EG30 ES	3
EG35 ES	3

Скребок

Счищает с поверхности рельса более крупный мусор, например застывшие сварочные брызги и металлическую стружку. Металлический скребок защищает торцевые уплотнения от механических повреждений.

Типоразмер	Высокая нагрузка (см3)	Сверхвысокая нагрузка (см3)
EG15 SC	0,8	1,4
EG20 SC	1,5	2,4
EG25 SC	2,8	4,6
EG30 SC	3,7	6,3
EG35 SC	5,6	6,6

Заглушки для болтов монтажных отверстий рельса

Заглушки препятствуют накоплению мусора в монтажных отверстиях. Заглушки входят в комплект направляющих.

Типоразмер рельса	Типоразмер болта	Диаметр (D) (мм)	Толщина (H) (мм)
EGR15R	M4	7,65	1,0
EGR20R	M5	9,75	3,2
EGR25R	M6	11,15	2,7
EGR30R	M8	14,15	3,7
EGR35R	M8	14,15	3,7

Размеры каретки с установленными принадлежностями для пылезащиты

_{Общая длина каретки Ед. изм.: мм}

Типоразмер	Общая длина каретки (L)
Типоразмер	SS	ZZ	DD KK
EG15S	41,1	43,7	49,1	55,3
EG15C	57,8	64	65,8	72
EG20S	50	56	57	63
EG20C	69,1	75,1	76,1	82,1
EG25S	59,7	65,7	68,7	74,7
EG25C	85	91	94	100
EG30S	71,5	77,5	80,5	86,5
EG30C	100	106	109	115
EG35S	76	79	80	83
EG35C	108	111	112	115

Трение

Типоразмер	Сопротивление, Н (кгс)
EG15	1,5 (0,15)
EG20	2,55 (0,26)
EG25	3,00 (0,31)
EG30	3,9 (0,4)
EG35	4,5 (0,46)

Примечание: 1 кгс = 9,81 Н

Допуск плоскостности монтажной поверхности

Характерные для линейных направляющих серии EG дорожки качения полукруглой формы с оптимальным расположением точек контакта позволяют нивелировать некоторые дефекты поверхности, на которую устанавливается рельс, без ущерба для плавности линейных перемещений. Если монтажная поверхность соответствует требованиям по плоскостности, жесткость направляющей и высокая точность линейных перемещений полностью гарантированы. Для упрощения работ по монтажу при сохранении плавности перемещения в направляющих предусмотрена возможность преднатяга, чтобы эффективно нивелировать возможные неровности монтажной поверхности.

Технические данные

_{Максимальный допуск плоскостности (P) Ед. изм.: мкм}

Типоразмер	Классы преднатяга
Типоразмер	Z0	ZA	ZB
EG15	25	18	-
EG20	25	20	18
EG25	30	22	20
EG30	40	30	27
EG35	50	35	30

_{Таблица 2.2.17. Максимальный допуск на отклонение высоты монтажной
поверхности (S1) Ед. изм.: мкм}

Типоразмер	Классы преднатяга
Типоразмер	Z0	ZA	ZB
EG15	130	85	-
EG20	130	85	50
EG25	130	85	70
EG30	170	110	90
EG35	210	150	120

Правила монтажа

Высота плеча и радиус скругления

Неправильная высота плеча и радиусы скруглений монтажных поверхностей приводят к снижению точности и столкновению со скошенной частью рельса или каретки.

Соблюдение рекомендуемой высоты плеча и радиуса скруглений позволит избежать неточностей при монтаже направляющих.

Технические данные

_{Высота плеча и радиус скруглений Ед. изм.: мм}

Типоразмер	Макс. радиус скругления r1 (мм)	Макс. радиус скругления r2 (мм)	Высота плеча рельса E1 (мм)	Высота плеча каретки E2 (мм)	Зазор под кареткой H1 (мм)
EG15	0,5	0,5	2,7	5,0	4,5
EG20	0,5	0,5	5,0	7,0	6,0
EG25	1,0	1,0	5,0	7,5	7,0
EG30	1,0	1,0	7,0	7,0	10,0
EG35	1,0	1,0	7,5	9,5	11,0

Момент затяжки крепежных болтов

Несоблюдение правил затяжки болтов может серьезно снизить точность монтажа линейной направляющей. Ниже приведены рекомендуемые моменты затяжки болтов разного типоразмера.

_{Моменты затяжки}

Типоразмер Типоразмер болта		Момент, Н·см (кгс·см)
Типоразмер Типоразмер болта		Сталь	Литье	Алюминий
EG 15	M3 × 0,5P × 16L	186 (19)	127 (13)	98 (10)
EG 20	M5 × 0,8P × 16L	883 (90)	588 (60)	441 (45)
EG 25	M6 × 1P × 20L	1373 (140)	921 (94)	686 (70)
EG 30	M6 × 1P × 25L	1373 (140)	921 (94)	686 (70)
EG 35	M8 × 1,25P × 25L	3041 (310)	2010 (206)	1470 (150)

Примечание: 1 кгс = 9,81 Н

Ниже представлены таблицы размеров изделий серии EG

Размеры изделий EGH-SA / EGH-CA

Модель	Размеры сборки (мм)			Размеры каретки (мм)													Размеры рельса (мм)							Монтажные болты рельса	Базовая номинальная динамическая нагрузка	Базовая номинальная статическая нагрузка	Номинальный статический момент			Масса
																											MR кН·м	MP кН·м	MY кН·м	Каретка кг	Рельс кг/м
	H	H1	N	W	B	B1	C	L1	L	K1	K2	G	M×l	T	H2	H3	WR	HR	D	h	d	P	E	(мм)	C (кН)	C0 (кН)
EGH15SA	24	4,4	9,5	34	26	4	-	23,1	41,1	3,4	3,4	5,5	M4×6	6	5,8	5,8	15	12,5	6	4,5	3,5	60	20	M3×16	5,1	8,94	0,06	0,03	0,03	0,012	1,26
EGH15CA							26	39,8	57,8																7,23	14,25	0,11	0,09	0,09	0,17
EGH15SA	24	4,4	9,5	34	26	4	-	23,1	41,1	3,4	3,4	5,5	M4×6	6	5,8	5,8	15	12,5	6	4,5	3,5	60	20	M4×16	5,1	8,94	0,06	0,03	0,03	0,12	1,26
EGH15CA							26	39,8	57,8																7,21	14,25	0,11	0,09	0,09	0,17
EGH20SA	28	6	11	42	32	5	-	29	50	4,2	42	12	M5×7	7,5	5,8	6,3	20	15,5	9,5	8,5	6	60	20	M5×16	6,54	10,75	0,1	0,50	0,50	0,16	2,09
EGH20CA							32	48,1	69,1																9,81	18,32	0,19	0,10	0,10	0,28
EGH25SA	33	6,2	12,5	48	35	6,5	-	35,5	59,7	5	5	12	M6×9	8	7,4	7,4	23	18	11	9	7	60	20	M6×20	10,2	17,6	0,2	0,09	0,09	0,26	2,69
EGH25CA		6,9					35	59	85																15,1	30,12	0,35	0,30	0,30	0,42
EGH30SA	42	10	16	60	40	10	-	41,5	71,5	6	6	12	M8×12	9	9	9	28	23	11	9	7	80	20	M6×25	15,32	26,28	0,3	0,15	0,15	0,46	4,26
EGH30CA							40	70	100																20,12	45,33	0,5	0,42	0,42	0,77
EGH30SA	42	10	16	60	40	10	-	41,5	71,5	6	6	12	M8×12	9	9	9	28	23	11	9	7	80	20	M8×25	15,32	26,28	0,3	0,15	0,15	0,46	4,26
EGH30CA							40	70	100																20,12	45,33	0,5	0,42	0,42	0,77
EGH35SA	48	11	18	70	50	10	-	45	75	7	7	12	M8×12	10	8	8,5	34	27,5	14	12	9	80	20	M8×25	20,65	35,58	0,46	0,20	0,20	0,75	6,11
EGH35CA							50	78	108																30,94	61,83	0,8	0,51	0,51	1,12

Примечание: 1 кгс = 9,81 Н

Примечание: указанные выше модели со знаком * находятся в стадии разработки. Уточняйте их доступность у наших торговых представителей.

Размеры изделий EGW-SA / EGW-CA

Модель	Размеры сборки (мм)			Размеры каретки (мм)														Размеры рельса (мм)							Монтажные болты рельса	Базовая номинальная динамическая нагрузка	Базовая номинальная статическая нагрузка	Номинальный статический момент			Масса
																												MR кН·м	MP кН·м	MY кН·м	Каретка кг	Рельс кг/м
	H	H1	N	W	B	B1	C	L1	L	K1	K2	G	M	T	T1	H2	H3	WR	HR	D	h	d	P	E	(мм)	C (кН)	C0 (кН)
EGW15SA	24	4,4	18,5	52	41	5,5	-	23,1	41,1	3,4	3,4	5,5	M5	5	7,8	5,8	5,8	15	12,5	6	4,5	3,5	60	20	M3×16	5,1	8,94	0,06	0,03	0,03	0,012	1,26
EGW15CA							26	39,8	57,8																	7,23	14,25	0,11	0,09	0,09	0,17
EGW15SA	24	4,4	18,5	52	41	5,5	-	23,1	41,1	3,4	3,4	5,5	M5	5	7	5,8	5,8	15	12,5	6	4,5	3,5	60	20	M4×16	5,1	8,94	0,06	0,03	0,03	0,12	1,26
EGW15CA							26	39,8	57,8																	7,21	14,25	0,11	0,09	0,09	0,17
EGW20SA	28	6	19,5	59	49	5	-	29	50	4,2	4,2	12	M6	7	9	5,8	6,3	20	15,5	9,5	8,5	6	60	20	M5×16	6,54	10,75	0,1	0,50	0,50	0,16	2,09
EGW20CA							32	48,1	69,1																	9,81	18,32	0,19	0,10	0,10	0,28
EGW25SA	33	6,2	25	73	60	6,5	-	35,5	59,7	5	5	12	M8	7,5	10	7,4	7,4	23	18	11	9	7	60	20	M6×20	10,2	17,6	0,2	0,09	0,09	0,26	2,69
EGW25CA		6,9					35	59	85																	15,1	30,12	0,35	0,30	0,30	0,42
EGW30SA	42	10	31	90	72	9	-	41,5	71,5	6	6	12	M10	7	10	9	9	28	23	11	9	7	80	20	M6×25	15,32	26,28	0,3	0,15	0,15	0,46	4,26
EGW30CA							40	70,1	100																	20,12	45,33	0,5	0,42	0,42	0,77
EGW30SA	42	10	31	90	72	9	-	41,5	71,5	6	6	12	M10	7	10	9	9	28	23	11	9	7	80	20	M8×25	15,32	26,28	0,3	0,15	0,15	0,46	4,26
EGW30CA							40	70	100																	20,12	45,33	0,5	0,42	0,42	0,77
EGW35SA	48	11	33	100	82	9	-	45	75	7	7	12	M10	10	13	8,5	8,5	34	27,5	14	12	9	80	20	M8×25	20,65	35,58	0,46	0,20	0,20	0,75	6,11
EGW35CA							50	78	108																	30,94	61,83	0,8	0,51	0,51	1,12

Примечание: 1 кгс = 9,81 Н

Размеры изделий EGW-SB / EGW-CB

Модель	Размеры сборки (мм)			Размеры каретки (мм)														Размеры рельса (мм)							Монтажные болты рельса	Базовая номинальная динамическая нагрузка	Базовая номинальная статическая нагрузка	Номинальный статический момент			Масса
																												MR кН·м	MP кН·м	MY кН·м	Каретка кг	Рельс кг/м
	H	H1	N	W	B	B1	C	L1	L	K1	K2	G	M	T	T1	H2	H3	WR	HR	D	h	d	P	E	(мм)	C (кН)	C0 (кН)
EGW15SB	24	4,4	18,5	52	41	5,5	-	23,1	41,1	3,4	3,4	5,5	Ø 4,5	5	7	5,5	6	15	12,5	6	4,5	3,5	60	20	M3×16	5,1	8,94	0,06	0,03	0,03	0,012	1,26
EGW15CB							26	39,8	57,8																	7,23	14,25	0,11	0,09	0,09	0,17
EGW15SB	24	4,4	18,5	52	41	5,5	-	23,1	41,1	3,4	3,4	5,5	Ø 4,5	5	7	5,5	6	15	12,5	6	4,5	3,5	60	20	M4×16	5,1	8,94	0,06	0,03	0,03	0,12	1,26
EGW15CB							26	39,8	57,8																	7,21	14,25	0,11	0,09	0,09	0,17
EGW20SB	28	6	19,5	59	49	5	-	29	50	4,2	4,2	12	Ø 5,5	7	9	6	6	20	15,5	9,5	8,5	6	60	20	M5×16	6,54	10,75	0,1	0,50	0,50	0,16	2,09
EGW20CB							32	48,1	69,1																	9,81	18,32	0,19	0,10	0,10	0,28
EGW25SB	33	6,2	25	73	60	6,5	-	35,5	59,7	5	5	12	Ø 7	7,5	10	8	8	23	18	11	9	7	60	20	M6×20	10,2	17,6	0,2	0,09	0,09	0,26	2,69
EGW25CB		6,9					35	59	85																	15,1	30,12	0,35	0,30	0,30	0,42
EGW30SB	42	10	31	90	72	9	-	41,5	71,5	6	6	12	Ø 9	7	10	8	9	28	23	11	9	7	80	20	M6×25	15,32	26,28	0,3	0,15	0,15	0,46	4,26
EGW30CB							40	70,1	100																	20,12	45,33	0,5	0,42	0,42	0,77
EGW30SB	42	10	31	90	72	9	-	41,5	71,5	6	6	12	Ø 9	7	10	8	9	28	23	11	9	7	80	20	M8×25	15,32	26,28	0,3	0,15	0,15	0,46	4,26
EGW30CB							40	70,1	100																	20,12	45,33	0,5	0,42	0,42	0,77
EGW35SB	48	11	33	100	82	9	-	45	75	7	7	12	Ø 9	10	13	8,5	8,5	34	27,5	14	12	9	80	20	M8×25	20,65	35,58	0,46	0,20	0,20	0,75	6,11
EGW35CB							50	78	108																	30,94	61,83	0,8	0,51	0,51	1,12

Примечание: 1 кгс = 9,81 Н

Размеры направляющих

Размеры изделий EGR-T (с креплением рельса снизу)

Модель	Размеры рельса (мм)						Масса (кг/м)
Модель	WR	HR	S	h	P	E	Масса (кг/м)
EGR15T	15	12,5	M5 × 0,8P	7	60	20	1,26
EGR20T	20	15,5	M6 × 1P	9	60	20	2,15
EGR25T	23	18	M6 × 1P	10	60	20	2,79
EGR30T	28	23	M8 × 1,25P	14	80	20	4,42
EGR35T	34	27,5	M8 × 1,25P	17	80	20	6,34

Размеры изделий EGR-U (крупные монтажные отверстия, крепление рельса сверху)

Модель	Монтажные болты рельса (мм)	Размеры рельса (мм)							Масса (кг/м)
Модель	Монтажные болты рельса (мм)	WR	HR	D	h	d	P	E	Масса (кг/м)
EGR15U	M4×16	15	12,5	7,5	5,3	4,5	60	20	1,23
EGR30U	M8×25	28	23	14	12	9	80	20	4,23

Назад к списку

Корзина
