Серия HG — Шариковые линейные направляющие для высоких нагрузок

Линейные направляющие серии HG с дорожками качения полукруглой формы и оптимальной конструкцией отличаются большой жесткостью и рассчитаны на более высокие нагрузки, чем другие аналогичные изделия. Они выдерживают одинаковые нагрузки в прямом и обратном продольном и поперечном направлениях. Это самоустанавливающиеся направляющие, что нивелирует неточности, допущенные при монтаже. Линейные направляющие серии HG характеризуются большим сроком службы, высокими скоростями, точностью и плавностью линейных перемещений.

Особенности серии HG

Самоустановка
Дорожки качения имеют полукруглую форму с углом контакта 45°. Направляющие серии HG нивелируют большинство неточностей монтажа, обусловленных неровными поверхностями, и обеспечивают плавное линейное перемещение за счет упругой деформации тел качения и смещения точек контакта. Самоустановка, высокая точность и плавность работы при простоте монтажа самой направляющей.
Взаимозаменяемость
Благодаря точному контролю размеров, у направляющих серии HG достаточно небольшие допуски изготовления. Это значит, что в рамках одной серии все каретки и рельсы можно использовать друг с другом и при этом будут соблюдены допуски по размерам. В конструкции каретки предусмотрены фиксаторы, препятствующие выпадению шариков при снятии каретки с рельса.
Большая жесткость во всех четырех направлениях
Благодаря четырехрядному расположению шариков линейные направляющие серии HG выдерживают одинаковые нагрузки в прямом и обратном продольном и поперечном направлениях. Дорожка качения полукруглой формы обеспечивает большую зону контакта шариков с дорожками качения. Это придает направляющим повышенную жесткость и позволяет им выдерживать большие нагрузки.

Конструкция изделий серии HG

Система циркуляции тел качения: каретка, рельс, торцевая крышка и фиксатор
Система смазки: смазочный ниппель и переходник к маслопроводу
Система защиты от пыли: торцевое уплотнение, нижнее уплотнение, заглушки для болтов, двойные уплотнения и скребок

Маркировка серии HG

Направляющие серии HG делятся на невзаимозаменяемые и взаимозаменяемые. По размеру они одинаковые. Единственная разница заключается в том, что взаимозаменяемые каретки и рельсы можно свободно комбинировать друг с другом, а их точность может достигать класса P. В условном обозначении направляющих серии HG указывается их типоразмер, тип, класс точности, класс по преднатягу и т. д.

Типы кареток и направляющих

Типы кареток
Каретки бывают двух типов: фланцевого и прямоугольного. Благодаря меньшей высоте в собранном виде и более широкой монтажной поверхности, фланцевые каретки хорошо подходят для линейных перемещений с большими моментными нагрузками.

Технические данные по типам кареток и направляющих

Тип	Модель	Форма каретки	Высота (mm)	Длина рельса (mm)	Область применения
Прямоугольный	HGH-CA HGH-HA		28 ⇓ 90	100 ⇓ 4000	Обрабатывающие центры Токарные станки с ЧПУ Шлифовальные станки Точные фрезерные станки Оборудование для резки металлов Автоматические устройства Транспортное оборудование Измерительное оборудование Оборудование с высокой точностью позиционирования
Прямоугольный	HGL-CA HGL-HA		24 ⇓ 70
Фланцевый	HGW-CA HGW-HA		24 ⇓ 90
	HGW-CB HGW-HB

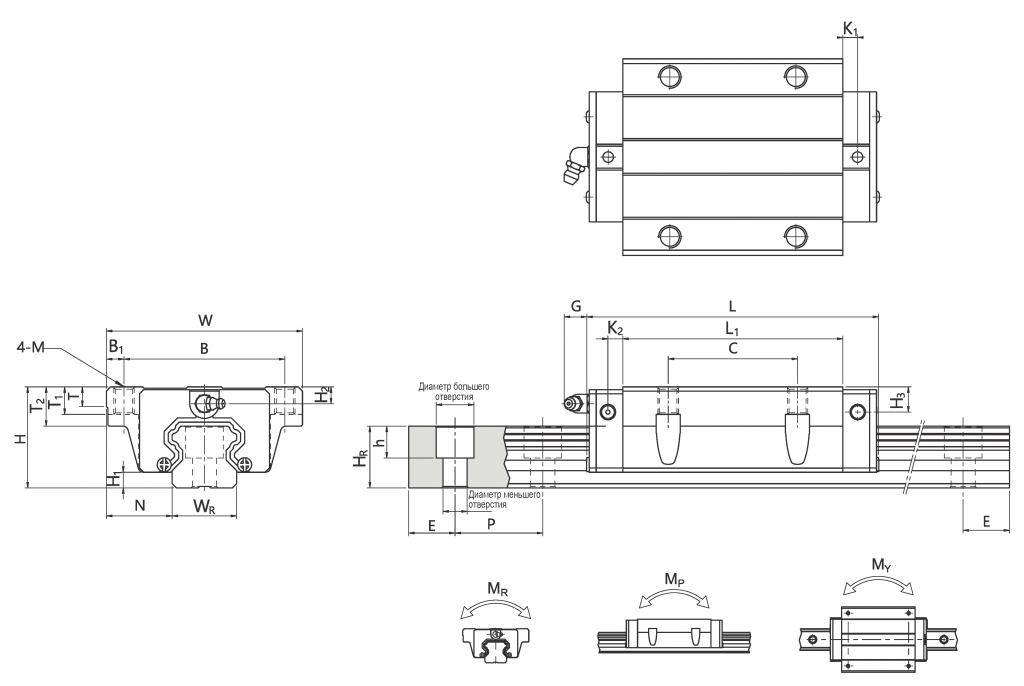

	HGW-CC HGW-HC

Типы направляющих

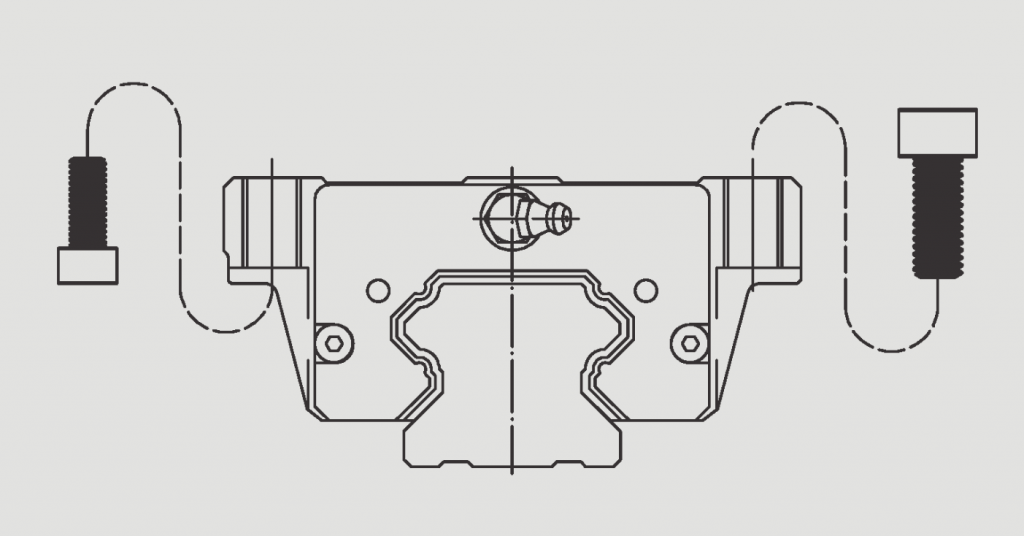

Кроме стандартных рельсов с верхним креплением, есть рельсы с нижним креплением.

Крепление сверху	Крепление снизу

Классы точности

Изделия серии HG бывают пяти классов точности:
стандартной точности (C), высокой точности (H), прецизионные (P), суперпрецизионные (SP) и ультрапрецизионные (UP). Класс точности изделий выбирается с учетом требований оборудования, в составе которого они будут эксплуатироваться.

Технические данные по классам точности

_{Таблица 2.1.3. Параметры точности Ед. изм.: мм}

Параметр	HG — 15, 20
Класс точности	Стандартный (C)	Высокий (H)	Прецизионный (P)	Супер- прецизионный (SP)	Ультра- прецизионный (UP)
Допуск по высоте Н	±0,1	±0,03	0 -0,03	0 -0,015	0 -0,008
Допуск по ширине N	±0,1	±0,03	0 -0,03	0 -0,015	0 -0,008
Допустимое отклонение по высоте H	0,02	0,01	0,006	0,004	0,003
Допустимое отклонение по ширине N	0,02	0,01	0,006	0,004	0,003
Параллельность поверхности C каретки относительно поверхности A	См. табл. 2.1.9
Параллельность поверхности D каретки относительно поверхности В	См. табл. 2.1.9

_{Таблица
2.1.4. Параметры точности Ед. изм.: мм}

Параметр	HG — 25, 30, 35
Класс точности	Стандартный (C)	Высокий (H)	Прецизионный (P)	Супер- прецизионный (SP)	Ультра- прецизионный (UP)
Допуск по высоте Н	±0,1	±0,04	0 -0,04	0 -0,02	0 -0,01
Допуск по ширине N	±0,1	±0,04	0 -0,04	0 -0,02	0 -0,01
Допустимое отклонение по высоте H	0,02	0,015	0,007	0,005	0,003
Допустимое отклонение по ширине N	0,03	0,015	0,007	0,005	0,003
Параллельность поверхности C каретки относительно поверхности A	См. табл. 2.1.9
Параллельность поверхности D каретки относительно поверхности В	См. табл. 2.1.9

_{Таблица 2.1.5. Параметры точности Ед. изм.: мм}

Параметр	HG — 45, 55
Класс точности	Стандартный (C)	Высокий (H)	Прецизионный (P)
Допуск по высоте Н	±0,1	±0,05	±0,025
Допуск по ширине N	±0,1	±0,05	±0,025
Допустимое отклонение по высоте H	0,03	0,015	0,007
Допустимое отклонение по ширине N	0,03	0,02	0,01
Параллельность поверхности C каретки относительно поверхности A	См. табл. 2.1.9
Параллельность поверхности D каретки относительно поверхности В	См. табл. 2.1.9

_{Таблица 2.1.6. Параметры точности Ед. изм.: мм}

Параметр	HG — 65
Класс точности	Стандартный (C)	Высокий (H)	Прецизионный (P)
Допуск по высоте Н	±0,1	±0,07	±0,035
Допуск по ширине N	±0,1	±0,07	±0,035
Допустимое отклонение по высоте H	0,03	0,02	0,01
Допустимое отклонение по ширине N	0,03	0,025	0,015
Параллельность поверхности C каретки относительно поверхности A	См. табл. 2.1.9
Параллельность поверхности D каретки относительно поверхности В	См. табл. 2.1.9

Классы точности взаимозаменяемых направляющих

_{Таблица 2.1.7. Параметры точности Ед. изм.: мм}

Параметр	HG — 15, 20
Класс точности	Стандартный (C)	Высокий (H)	Прецизионный (P)	Супер- прецизионный (SP)	Ультра- прецизионный (UP)
Допуск по высоте Н	±0,1	±0,03	±0,015	0 -0,015	0 -0,008
Допуск по ширине N	±0,1	±0,03	±0,015	0 -0,015	0 -0,008
Допустимое отклонение по высоте H	0,02	0,01	0,006	0,004	0,003
Допустимое отклонение по ширине N	0,02	0,01	0,006	0,004	0,003
Параллельность поверхности C каретки относительно поверхности A	См. табл. 2.1.9
Параллельность поверхности D каретки относительно поверхности В	См. табл. 2.1.9

_{Таблица 2.1.8. Параметры точности Ед. изм.: мм}

Параметр	HG — 25, 30, 35
Класс точности	Стандартный (C)	Высокий (H)	Прецизионный (P)	Супер- прецизионный (SP)	Ультра- прецизионный (UP)
Допуск по высоте Н	±0,1	±0,04	±0,02	0 -0,02	0 -0,01
Допуск по ширине N	±0,1	±0,04	±0,02	0 -0,02	0 -0,01
Допустимое отклонение по высоте H	0,02	0,015	0,007	0,005	0,003
Допустимое отклонение по ширине N	0,03	0,015	0,007	0,005	0,003
Параллельность поверхности C каретки относительно поверхности A	См. табл. 2.1.9
Параллельность поверхности D каретки относительно поверхности В	См. табл. 2.1.9

Допустимое отклонение параллельности в зависимости от длины рельса

_{Таблица 2.1.9. Допустимое отклонение параллельности в зависимости от
длины рельса}

Длина рельса (мм)	Погрешность (мкм)
Длина рельса (мм)	C	H	P	SP	UP
~	12	7	3	2	2
100 ~ 200	14	9	4	2	2
200 ~ 300	15	10	5	3	2
300 ~ 500	17	12	6	3	2
500 ~ 700	20	13	7	4	2
700 ~ 900	22	15	8	5	3
900 ~ 1100	24	16	9	6	3
1100 ~ 1500	26	18	11	7	4
1500 ~ 1900	28	20	13	8	4
1900 ~ 2500	31	22	15	10	5
2500 ~ 3100	33	25	18	11	6
3100 ~ 3600	36	27	20	14	7
3600 ~ 4000	37	28	21	15	7

Преднатяг

Определение
На каждой направляющей можно обеспечить преднатяг. Для этого применяются шарики большего размера. Как правило, для повышенной жесткости и точности между дорожками линейных направляющих и шариками обеспечивают отрицательный зазор. На рисунке видно, что нагрузка увеличивается за счет преднатяга, жесткость возрастает вдвое, а прогиб уменьшается вполовину. Во избежание перегрузки направляющих и сокращения срока их службы, для моделей типоразмером до HG20 не рекомендуется преднатяг больше ZA.

Технические данные по классам преднатяга

Классы преднатяга
Выпускаются направляющие с тремя классами стандартного преднатяга для разных задач и условий применения.

Класс	Обозначение	Преднатяг	Условие	Примеры применения
БЕЗ преднатяга	Z0	0 ~ 0,02C	Определенное направление нагрузки, небольшая ударная нагрузка, не требуется большая точность	Конвейеры и автоматические упаковочные машины, оси X-Y производственных станков общего назначения, сварочные аппараты
Небольшой преднатяг	ZA	0,02 ~ 0,04C	Требуется высокая точность	Обрабатывающие центры, оси Z в производственном оборудовании общего назначения, станки, электроэрозионные станки, токарные станки с ЧПУ, прецизионные столы с осями X-Y, измерительное оборудование
Стандартный преднатяг	ZB	0,04 ~ 0,08C	Требуется большая жесткость, присутствуют вибрации и ударные нагрузки	Обрабатывающие центры, шлифовальные станки, токарные станки с ЧПУ, горизонтально- и вертикально- фрезерные станки, оси Z станков, высоконагруженные металлообрабатывающие станки
Большой преднатяг	ZC	0,08 ~ 0,12C	Требуется повышенная жесткость, присутствуют вибрации и сильные ударные нагрузки	Обрабатывающие центры, шлифовальные станки, токарные станки с ЧПУ, станки, высоконагруженные металлообрабатывающие станки

Примечание: «C» в столбце «Преднатяг» обозначает базовую номинальную динамическую нагрузку.

Класс	Взаимозаменяемые направляющие	Невзаимозаменяемые направляющие
Классы преднатяга	Z0, ZA	Z0, ZA, ZB, ZC

_{Таблица 2.1.11. Размеры уплотнительного кольца и макс. допустимая
глубина прокола}

Типоразмер	Уплотнительное кольцо		Смазочное отверстие сверху: макс. допустимая глубина прокола
Типоразмер	d наружн. (мм)	W (мм)	Tmax (мм)
HG15	2,5±0,15	1,5±0,15	3,75
HG20	4,5±0,15	1,5±0,15	5,7
HG25	4,5±0,15	1,5±0,15	5,8
HG30	4,5±0,15	1,5±0,15	6,3
HG35	4,5±0,15	1,5±0,15	8,8
HG45	4,5±0,15	1,5±0,15	8,2
HG55	4,5±0,15	1,5±0,15	11,8
HG65	4,5±0,15	1,5±0,15	10,8

_{Таблица 2.1.12. Необходимое количество смазки для каретки}

Типоразмер	Высокая нагрузка (см3)	Сверхвысокая нагрузка (см3)	Типоразмер	Высокая нагрузка (см3)	Сверхвысокая нагрузка (см3)
HG15	1	-	HG35	10	12
HG20	2	3	HG45	17	21
HG25	5	6	HG55	26	33
HG30	7	8	HG65	50	61

Периодичность смазывания:
Проверка состояния смазки каждые 100 км или 3–6 мес.

Ниже представлены таблицы размеров изделий серии HG

Размеры изделий HGH-CA / HGH-HA

Модель	Размеры сборки (мм)			Размеры каретки (мм)													Размеры рельса (мм)							Монтажные болты рельса	Базовая номинальная динамическая нагрузка	Базовая номинальная статическая нагрузка	Номинальный статический момент			Масса
																											MR кН·м	MP кН·м	MY кН·м	Каретка кг	Рельс кг/м
	H	H1	N	W	B	B1	C	L1	L	K1	K2	G	M×l	T	H2	H3	WR	HR	D	h	d	P	E	(мм)	C (кН)	C0 (кН)
HGH15CA	28	4,3	9,5	34	26	4	26	39,5	61,1	3,35	4,75	5,5	M4×5	6	8	8	15	15	7,5	5,3	4,5	60	20	M4×16	10,59	16,19	0,11	0,09	0,09	0,20	1,42
HGH20CA	30	4,3	12	44	32	6	36	50,5	76,5	5	6	12	M5×6	8	6	6	20	17,5	9,5	8,5	6	60	20	M5×16	17,20	25,60	0,25	0,18	0,18	0,33	2,20
HGH20HA							50	65,2	91,2																20,80	33,55	0,32	0,31	0,31	0,41
HGH25CA	40	5,6	12,5	48	35	6,5	35	58	82	5	6	12	M6×8	8	10	9,5	23	22	11	9	7	60	20	M6×20	25,11	36,42	0,41	0,32	0,32	0,53	3,25
HGH25HA							50	78,6	102,6																30,73	48,56	0,55	0,56	0,56	0,71
HGH30CA	45	6	16	60	40	10	40	70	98	6,5	5,5	12	M8×10	8,5	10	9	28	26	14	12	9	80	20	M8×25	34,93	49,58	0,58	0,50	0,50	0,90	4,49
HGH30HA							60	93	121																42,72	66,10	0,80	0,90	0,90	1,20
HGH35CA	55	7,4	18	70	50	10	50	80	112	5,5	6,5	12	M8×12	10,2	16	15	34	29	14	12	9	80	20	M8×25	48,5	57,60	1,08	0,78	0,78	1,50	6,36
HGH35HA							72	105,8	137,8																58,9	89,62	1,34	1,30	1,30	1,96
HGH45CA	70	9,5	20,5	86	60	13	60	97	137	4,8	8	13	M10×17	16	21	20	45	38	20	17	14	105	22,5	M12×35	75,26	100,2	1,80	1,35	1,35	2,75	10,45
HGH45HA							80	128,8	168,8																92,45	130,52	2,52	2,51	2,51	3,65
HGH55CA	80	13	23,5	100	75	12,5	75	117,7	161,7	6	11	13	M12×18	17,5	22	29	53	44	23	20	16	120	30	M14×45	112,33	145,64	3,59	2,50	2,50	4,20	15,12
HGH55HA							95	155,8	199,8																136,54	190,28	4,58	4,37	4,37	5,55
HGH65CA	90	15	31,5	126	76	25	70	144,2	194,2	6	14	13	M16×20	25	15	15	63	53	26	22	18	150	35	M16×50	160,22	210,37	6,45	4,18	4,18	9,25	21,25
HGH65HA							120	203,6	253,6																205,36	298,77	9,15	7,15	7,15	12,95

Примечание: 1 кгс = 9,81 Н

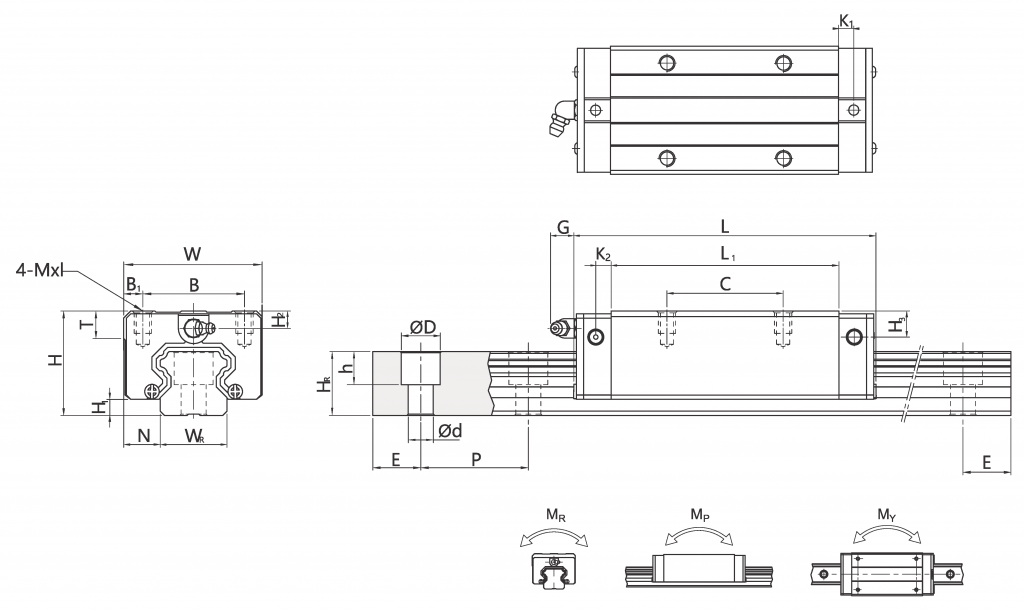

Размеры изделий HGL-CA / HGL-HA

Модель	Размеры сборки (мм)			Размеры каретки (мм)													Размеры рельса (мм)							Монтажные болты рельса	Базовая номинальная динамическая нагрузка	Базовая номинальная статическая нагрузка	Номинальный статический момент			Масса
																											MR кН·м	MP кН·м	MY кН·м	Каретка кг	Рельс кг/м
	H	H1	N	W	B	B1	C	L1	L	K1	K2	G	M×l	T	H2	H3	WR	HR	D	h	d	P	E	(мм)	C (кН)	C0 (кН)
HGL15CA	24	4,4	9,5	34	26	4	26	39,5	61,1	3,35	4,75	5,5	M4×4	6	4	4	15	15	7,5	5,3	4,5	60	20	M4×16	10,59	16,19	0,11	0,09	0,09	0,20	1,42
HGL25CA	36	5,6	12,5	48	35	6,5	35	58	82	5	6	12	M6×6	8	6	5,5	23	22	11	9	7	60	20	M6×20	25,11	36,42	0,41	0,32	0,32	0,53	3,25
HGL25HA							50	78,6	102,6																30,73	48,56	0,55	0,56	0,56	0,71
HGL30CA	42	6	16	60	40	10	40	70	98	6,5	5,5	12	M8×9	8,5	7	6	28	26	14	12	9	80	20	M8×25	34,93	49,58	0,58	0,50	0,50	0,90	4,49
HGL30HA							60	93	121																42,72	66,1	0,80	0,90	0,90	1,20
HGL35CA	48	7,4	18	70	50	10	50	80	112	5,5	6,5	12	M8×9	10,2	9	8	34	29	14	12	9	80	20	M8×25	48,50	93,88	1,08	0,78	0,78	1,50	6,36
HGL35HA							72	105,8	137,8																77,9	122,77	1,34	1,30	1,30	1,96
HGL45CA	60	9,5	20,5	86	60	13	60	97	137	4,8	8	13	M10×13	16	11	10	45	38	20	17	14	105	22,5	M12×35	75,26	146,71	1,80	1,35	1,35	2,75	10,45
HGL45HA							80	128,8	168,8																92,45	191,85	2,52	2,51	2,51	3,65
HGL55CA	70	13	23,5	100	75	12,5	75	117,7	161,7	6	11	13	M12×18	17,5	12	19	53	44	23	20	16	120	30	M14×45	112,33	211,23	3,59	2,50	2,50	4,20	15,12
HGL55HA							95	155,8	199,8																136,54	276,23	4,58	4,37	4,37	5,55

Примечание: 1 кгс = 9,81 Н

Размеры изделий HGW-CA / HGW-HA

Модель	Размеры сборки (мм)			Размеры каретки (мм)														Размеры рельса (мм)							Монтажные болты рельса	Базовая номинальная динамическая нагрузка	Базовая номинальная статическая нагрузка	Номинальный статический момент			Масса
																												MR кН·м	MP кН·м	MY кН·м	Каретка кг	Рельс кг/м
	H	H1	N	W	B	B1	C	L1	L	K1	K2	G	M	T	T1	H2	H3	WR	HR	D	h	d	P	E	(мм)	C (кН)	C0 (кН)
HGW15CA	24	4,4	16	47	38	4,5	30	39,5	61,1	3,35	4,75	5,5	M5	6	8,9	4	4	15	15	7,5	5,3	4,5	60	20	M4×16	10,59	16,19	0,11	0,09	0,09	0,20	1,42
HGW20CA	30	4,3	21,5	63	53	5	40	50,5	76,5	5	6	12	M6	8	10	6	6	20	17,5	9,5	8,5	6	60	20	M5×16	17,20	25,60	0,25	0,18	0,18	0,33	2,20
HGW20HA								65,2	91,2																	20,80	33,55	0,32	0,31	0,31	0,41
HGW25CA	36	5,6	23,5	70	57	6,5	45	58	82	5	6	12	M8	8	14	6	5,5	23	22	11	9	7	60	20	M6×20	25,11	36,42	0,41	0,32	0,32	0,53	3,25
HGW25HA								78,6	102,6																	30,73	48,56	0,55	0,56	0,56	0,71
HGW30CA	42	6	31	90	72	9	52	70	98	6,5	5,5	12	M10	8,5	16	7	6	28	26	14	12	9	80	20	M8×25	34,93	49,58	0,58	0,50	0,50	0,90	4,49
HGW30HA								93	121																	42,72	66,10	0,80	0,90	0,90	1,20
HGW35CA	48	7,4	33	100	82	9	62	80	112	5,5	6,5	12	M10	10	18	9,2	8,5	34	29	14	12	9	80	20	M8×25	48,5	57,60	1,08	0,78	0,78	1,50	6,36
HGW35HA								105,8	137,8																	58,9	89,62	1,34	1,30	1,30	1,96
HGW45CA	60	9,5	37,5	120	100	10	80	97	137	4,8	8	13	M12	15	22	11	10	45	38	20	17	14	105	22,5	M12×35	75,26	100,2	1,80	1,35	1,35	2,75	10,45
HGW45HA								128,8	168,8																	92,45	130,52	2,52	2,51	2,51	3,65
HGW55CA	70	13	43,5	140	116	12	95	117,7	161,7	6	11	13	M14	17,5	26,5	12	19	53	44	23	20	16	120	30	M14×45	112,33	145,64	3,59	2,50	2,50	4,20	15,12
HGW55HA								155,8	199,8																	136,54	190,28	4,58	4,37	4,37	5,55
HGW65CA	90	15	53,5	170	142	14	110	144,2	194,2	6	14	13	M16	25	37,5	15	15	63	53	26	22	18	150	35	M16×50	160,22	210,37	6,45	4,18	4,18	9,25	21,25
HGW65HA								203,6	253,6																	205,36	298,77	9,15	7,15	7,15	12,95

Примечание: 1 кгс = 9,81 Н

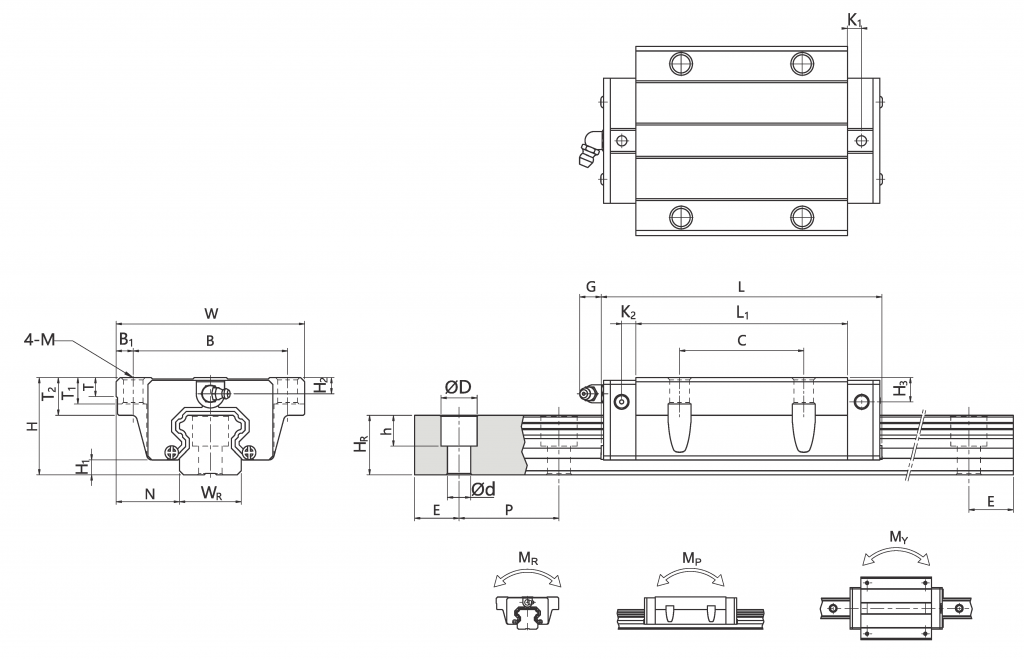

Размеры изделий HGW-CB / HGW-HB

Модель	Размеры сборки (мм)			Размеры каретки (мм)															Размеры рельса (мм)							Монтажные болты рельса	Базовая номинальная динамическая нагрузка	Базовая номинальная статическая нагрузка	Номинальный статический момент			Масса
																													MR кН·м	MP кН·м	MY кН·м	Каретка кг	Рельс кг/м
	H	H1	N	W	B	B1	C	L1	L	K1	K2	G	M	T	T1	T2	H2	H3	WR	HR	D	h	d	P	E	(мм)	C (кН)	C0 (кН)
HGW15CB	24	4,4	16	47	38	4,5	30	39,5	61,1	3,35	4,75	5,5	Ø4,5	6	7	8,9	4	4	15	15	7,5	5,3	4,5	60	20	M4×16	10,59	16,19	0,11	0,09	0,09	0,20	1,42
HGW20CB	30	4,3	21,5	63	53	5	40	50,5	76,5	5	6	12	Ø6	8	9	10	6	6	20	17,5	9,5	8,5	6	60	20	M5×16	17,20	25,60	0,25	0,18	0,18	0,33	2,20
HGW20HB								65,2	91,2																		20,80	33,55	0,32	0,31	0,31	0,41
HGW25CB	36	5,6	23,5	70	57	6,5	45	58	82	5	6	12	Ø7	8	10	14	6	5,5	23	22	11	9	7	60	20	M6×20	25,11	36,42	0,41	0,32	0,32	0,53	3,25
HGW25HB								78,6	102,6																		30,73	48,56	0,55	0,56	0,56	0,71
HGW30CB	42	6	31	90	72	9	52	70	98	6,5	5,5	12	Ø9	8,5	10	16	7	6	28	26	14	12	9	80	20	M8×25	34,93	49,58	0,58	0,50	0,50	0,90	4,49
HGW30HB								93	121																		42,72	66,10	0,80	0,90	0,90	1,20
HGW35CB	48	7,4	33	100	82	9	62	80	112	5,5	6,5	12	Ø9	10	13	18	9	8	34	29	14	12	9	80	20	M8×25	48,5	57,60	1,08	0,78	0,78	1,50	6,36
HGW35HB								105,8	137,8																		58,9	89,62	1,34	1,30	1,30	1,96
HGW45CB	60	9,5	37,5	120	100	10	80	97	137	4,8	8	13	Ø11	15	15	22	11	10	45	38	20	17	14	105	22,5	M12×35	75,26	100,2	1,80	1,35	1,35	2,75	10,45
HGW45HB								128,8	168,8																		92,45	130,52	2,52	2,51	2,51	3,65
HGW55CB	70	13	43,5	140	116	12	95	117,7	161,7	6	11	13	Ø14	17,5	17	26,5	12	19	53	44	23	20	16	120	30	M14×45	112,33	145,64	3,59	2,50	2,50	4,20	15,12
HGW55HB								155,8	199,8																		136,54	190,28	4,58	4,37	4,37	5,55
HGW65CB	90	15	53,5	170	142	14	110	144,2	194,2	6	14	13	Ø16	25	23	37,5	15	15	63	53	26	22	18	150	35	M16×50	160,22	210,37	6,45	4,18	4,18	9,25	21,25
HGW65HB								203,6	253,6																		205,36	298,77	9,15	7,15	7,15	12,95

Примечание: 1 кгс = 9,81 Н

Размеры изделий HGW-CC / HGW-HC

Модель	Размеры сборки (мм)			Размеры каретки (мм)															Размеры рельса (мм)							Монтажные болты рельса	Базовая номинальная динамическая нагрузка	Базовая номинальная статическая нагрузка	Номинальный статический момент			Масса
																													MR кН·м	MP кН·м	MY кН·м	Каретка кг	Рельс кг/м
	H	H1	N	W	B	B1	C	L1	L	K1	K2	G	M	T	T1	T2	H2	H3	WR	HR	D	h	d	P	E	(мм)	C (кН)	C0 (кН)
HGW15CC	24	4,4	16	47	38	4,5	30	39,5	61,1	3,35	4,75	5	M5	6	6,95	8,9	3,95	3,7	15	15	7,5	5,3	4,5	60	20	M4×16	10,59	16,19	0,11	0,09	0,09	0,20	1,42
HGW20CC	30	4,3	21,5	63	53	5	40	50,5	76,5	5	6	12	M6	8	9,5	10	6	6	20	17,5	9,5	8,5	6	60	20	M5×16	17,20	25,60	0,25	0,18	0,18	0,33	2,20
HGW20HC								65,2	91,2																		20,80	33,55	0,32	0,31	0,31	0,41
HGW25CC	36	5,6	23,5	70	57	6,5	45	58	82	5	6	12	M8	8	10	14	6	5	23	22	11	9	7	60	20	M6×20	25,11	36,42	0,41	0,32	0,32	0,53	3,25
HGW25HC								78,6	102,6																		30,73	48,56	0,55	0,56	0,56	0,71
HGW30CC	42	6	31	90	72	9	52	70	98	6,5	5,5	12	M10	8,5	10	16	6,5	10,8	28	26	14	12	9	80	20	M8×25	34,93	49,58	0,58	0,50	0,50	0,90	4,49
HGW30HC								93	121																		42,72	66,10	0,80	0,90	0,90	1,20
HGW35CC	48	7,4	33	100	82	9	62	80	112	5,5	6,5	12	M10	10	13	18	9	12,6	34	29	14	12	9	80	20	M8×25	48,5	57,60	1,08	0,78	0,78	1,50	6,36
HGW35HC								105,8	137,8																		58,9	89,62	1,34	1,30	1,30	1,96
HGW45CC	60	9,5	37,5	120	100	10	80	97	137	4,8	8	13	M12	15	15	22	8,5	20,5	45	38	20	17	14	105	22,5	M12×35	75,26	100,2	1,80	1,35	1,35	2,75	10,45
HGW45HC								128,8	168,8																		92,45	130,52	2,52	2,51	2,51	3,65
HGW55CC	70	13	43,5	140	116	12	95	117,7	161,7	6	11	13	M14	17,5	17	26,5	12	19	53	44	23	20	16	120	30	M14×45	112,33	145,64	3,59	2,50	2,50	4,20	15,12
HGW55HC								155,8	199,8																		136,54	190,28	4,58	4,37	4,37	5,55
HGW65CC	90	15	53,5	170	142	14	110	144,2	194,2	6	14	13	M16	25	23	37,5	15	15	63	53	26	22	18	150	35	M16×50	160,22	210,37	6,45	4,18	4,18	9,25	21,25
HGW65HC								203,6	253,6																		205,36	298,77	9,15	7,15	7,15	12,95

Примечание: 1 кгс = 9,81 Н

Размеры изделий HGR-T (с креплением рельса снизу)

Модель	Размеры рельса (мм)						Масса (кг/м)
Модель	WR	HR	S	h	P	E	Масса (кг/м)
HGR15T	15	15	M5 × 0,8P	8	60	20	1,48
HGR20T	20	17,5	M6 × 1P	10	60	20	2,29
HGR25T	23	22	M6 × 1P	12	60	20	3,35
HGR30T	28	26	M8 × 1,25P	15	80	20	4,67
HGR35T	34	29	M8 × 1,25P	17	80	20	6,51
HGR45T	45	38	M12 × 1,75P	24	105	22,5	10,87
HGR55T	53	44	M14 × 2P	24	120	30	15,67
HGR65T	63	53	M20 × 2,5P	30	150	35	21,73

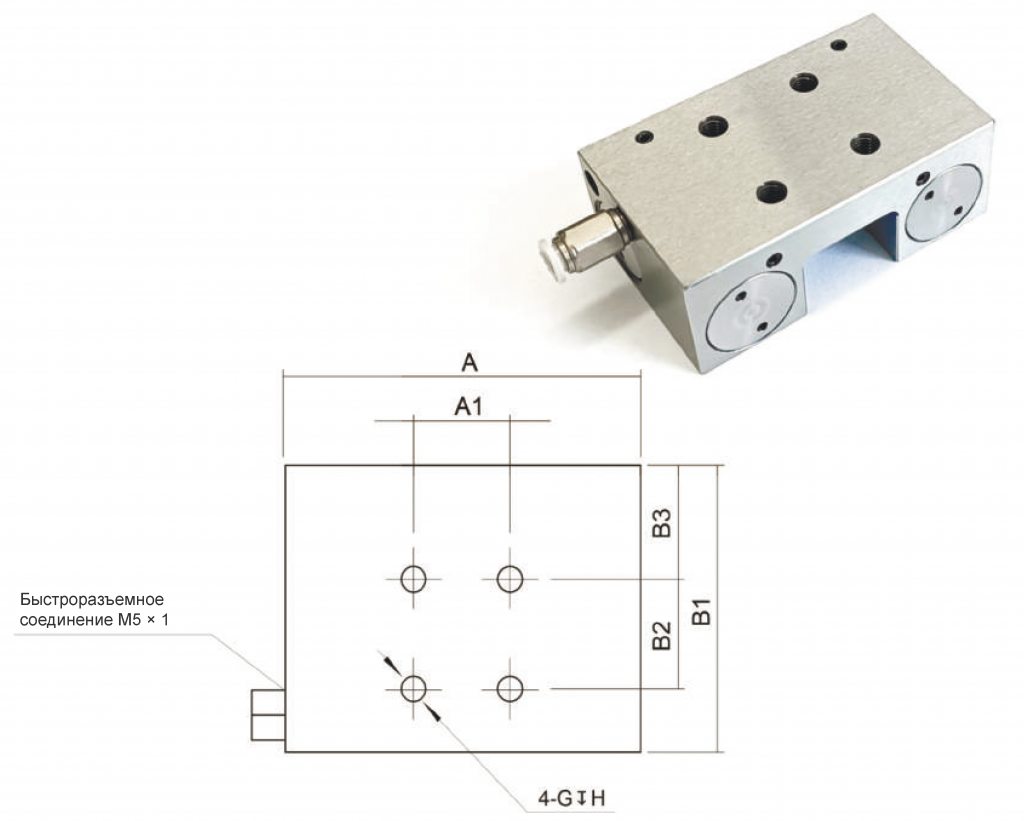

Пневматические зажимы для линейных направляющих
Пневматические нормально открытые зажимы

Быстроразъемное соединение M5 × 1

Модель	*Усилие сжатия (Н)1**	A	A1	B1	B2	B3	G	H
HG20QK	1000	66	20	39	20	9,5	M5	6
HG25QK	1200	75	20	39	20	8,5	M6	8
HG30QK	1750	90	22	42	22	8,5	M8	10
HG35QK	2200	100	24	42	24	9	M8	10
HG45QK	2500	120	26	49	26	11,5	M10	15

Примечание: Усилие указано при давлении 0,6 МПа. Усилие сжатия прямо пропорционально давлению в диапазоне от 0,2 до 0,6 МПа.

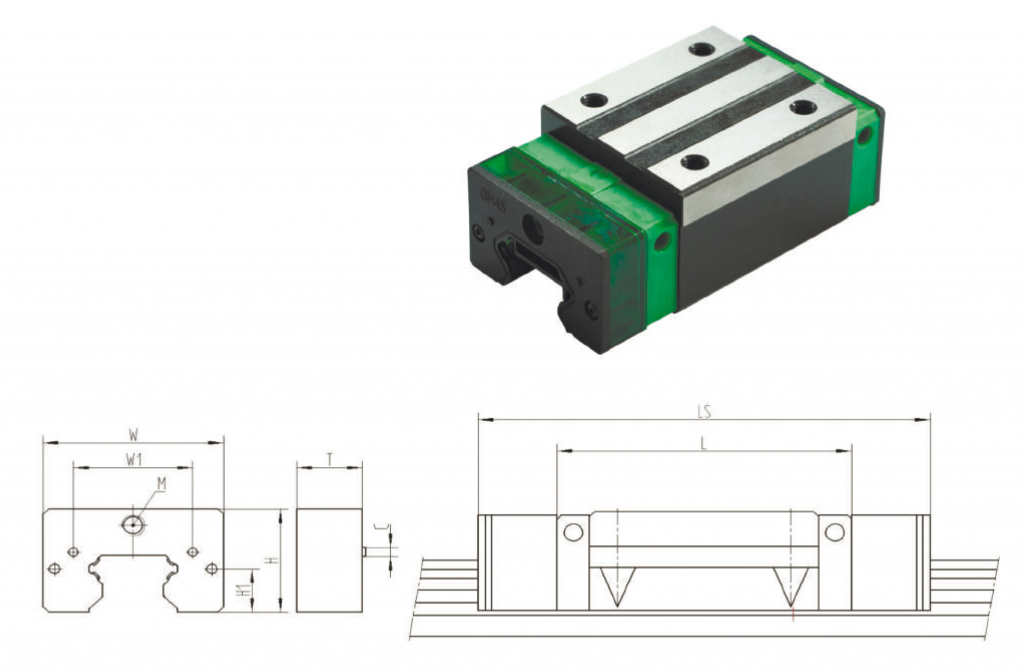

Самосмазывающее устройство E2

Модель		Размеры самосмазывающего устройства E2 (мм)							Размеры каретки (мм)
		Высота H	Ширина W	Толщина T	Резьбовое отверстие M	Высота до центра позиционирующего отверстия H1	Расстояние между центрами позиционирующих отверстий W1	Диаметр точки крепления C	Стандартная длина L	Длина с самосмазывающим устройством LS
SL-HG15-E2	C	19,5	32,6	15	M4×0,7	11,10	16,39	2	60,5	90,5
SL-HG20-E2	C	24,2	43	16	M6×1	13,32	30	2,5	76,7	108,7
	H								91,4	123,4
SL-HG25-E2	C	29,5	47	17	M6×1	17,37	31	2,5	58	92
	H								78,6	112,6
SL-HG30-E2	C	35,45	58	17	M6×1	21,44	37	2,5	70	104
	H								93	127
SL-HG35-E2	C	38,9	68,8	20	M6×1	23,05	42	2,5	112	152
	H								138,2	178,2
SL-HG45-E2	C	49	82,3	20	PT 1/8	28,85	53,75	3,5	137	177
	H								169,2	209

Назад к списку

Корзина
